Systeme für die Forschung
Wir entwickeln für und mit renommierten, nationalen und internationalen Forschungseinrichtungen spezifische Gasversorgungseinrichtungen für eine sichere und qualitativ hochwertige Gasversorgung Ihrer Experimente.
- Anwendungsorientiert und kundenspezifisch
- Unser Know How in der Gasversorgung für Ihre Experimente
- Konzept, Hardware und Software aus einem Guss
- Termin und Kostenbewusst
- Flexibel und innovativ offen für neue Herausforderungen
- Als Partner in Forschungsprojekten oder Auftragnehmer nach fairem Vergabeverfahren
Beispiel Gasversorgungssysteme

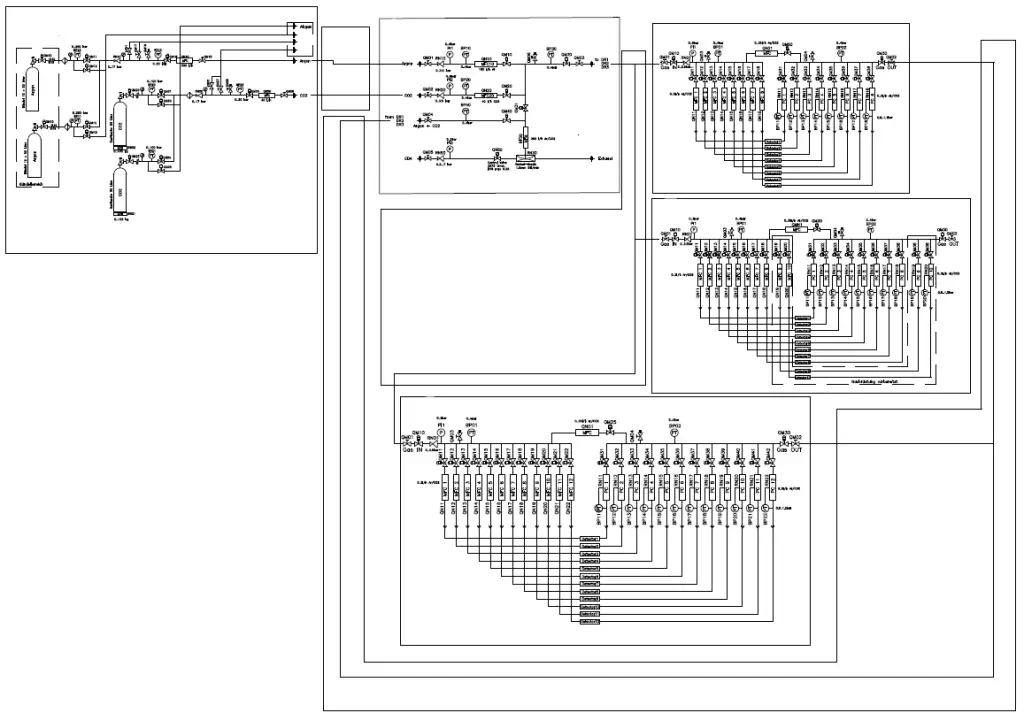

Projektierung und Bau anspruchsvoller Gasversorgungssysteme vom Gasschrank über Mischstationen bis zu Verteilerstationen für eine deutsche Forschungseinrichtung.
- Gaslager, Gasmischstation und mehrere Verteilstationen
- Steuerung mittels Siemens Tia Portal S7 IPCs
- Ausführung in Klemmringtechnik, dauerhaft technisch dicht
- Kontrolle von Gasfluss und Druck pro Kanal
- Systemauslegung, Aufbau, Programmierung und Inbetriebnahme vor Ort
- Leckageerkennung, Überdruckerkennung

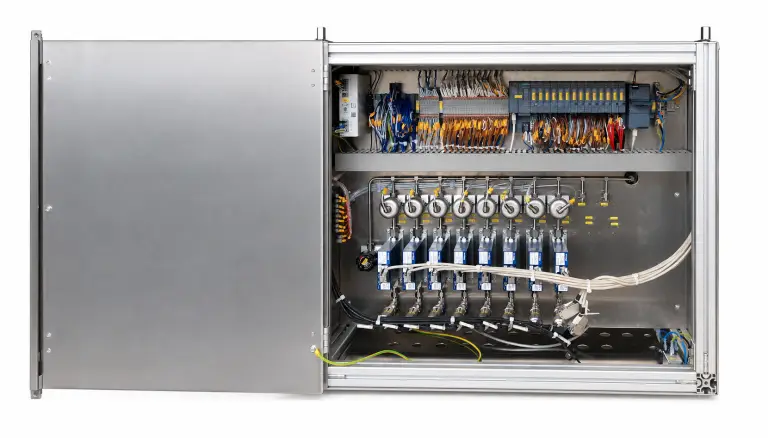

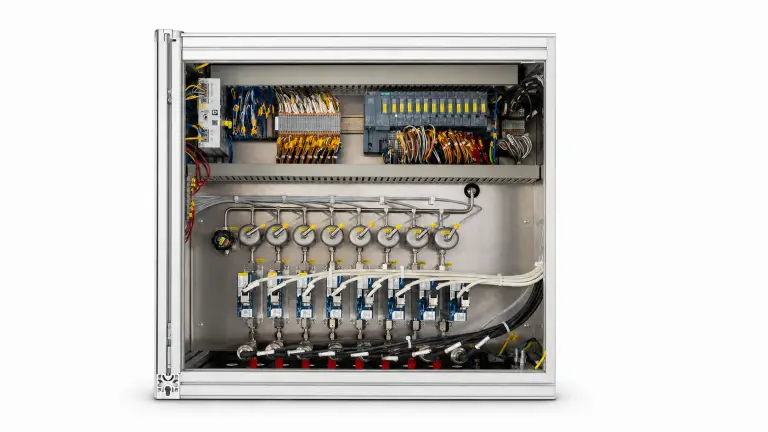

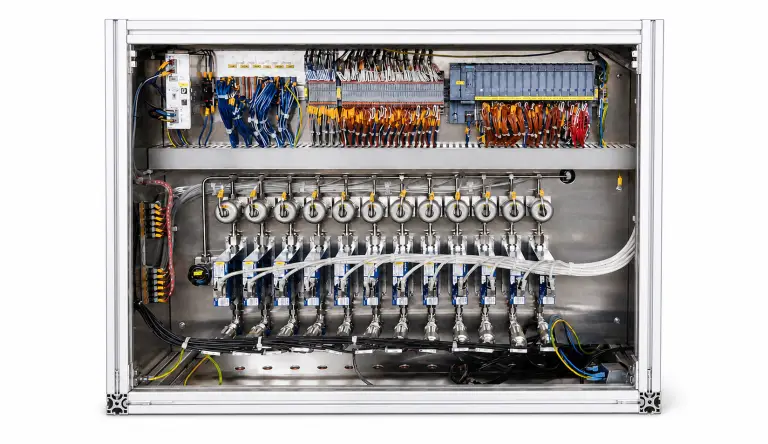

Das Gasdosiersystem erzeugt und dosiert eine Mischung aus Argon und CO2 für bis zu 55 Detektoren. Dazu werden MFCs sowohl für die Gasdosierung als auch die Druckkontrolle eingesetzt um ein gleichmäßiges Gasgemisch bei konstantem Druck sicherzustellen.
Beispiel Gastransfersystem GS645

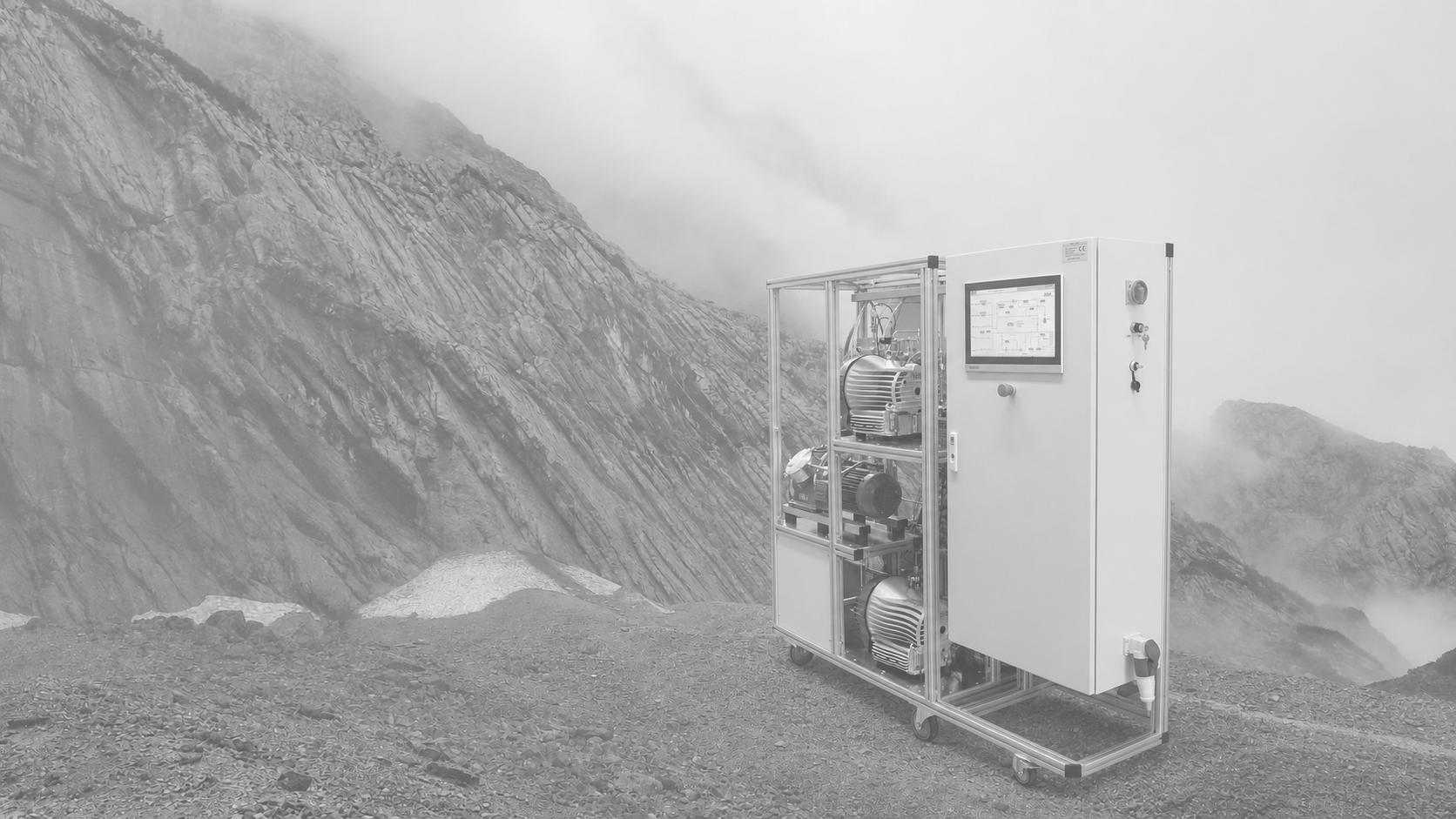

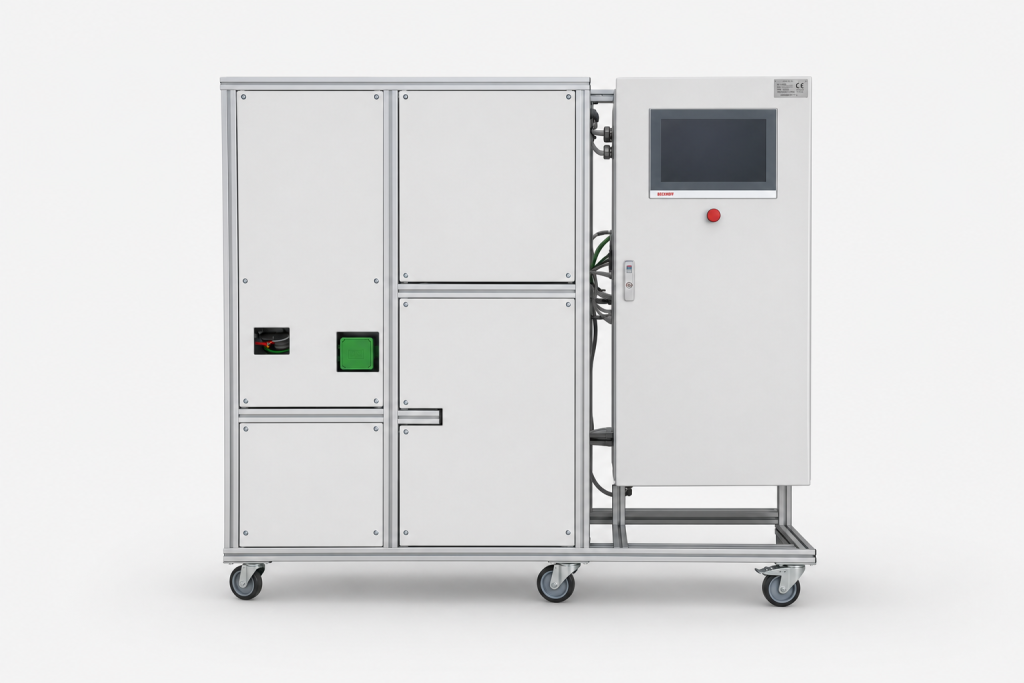

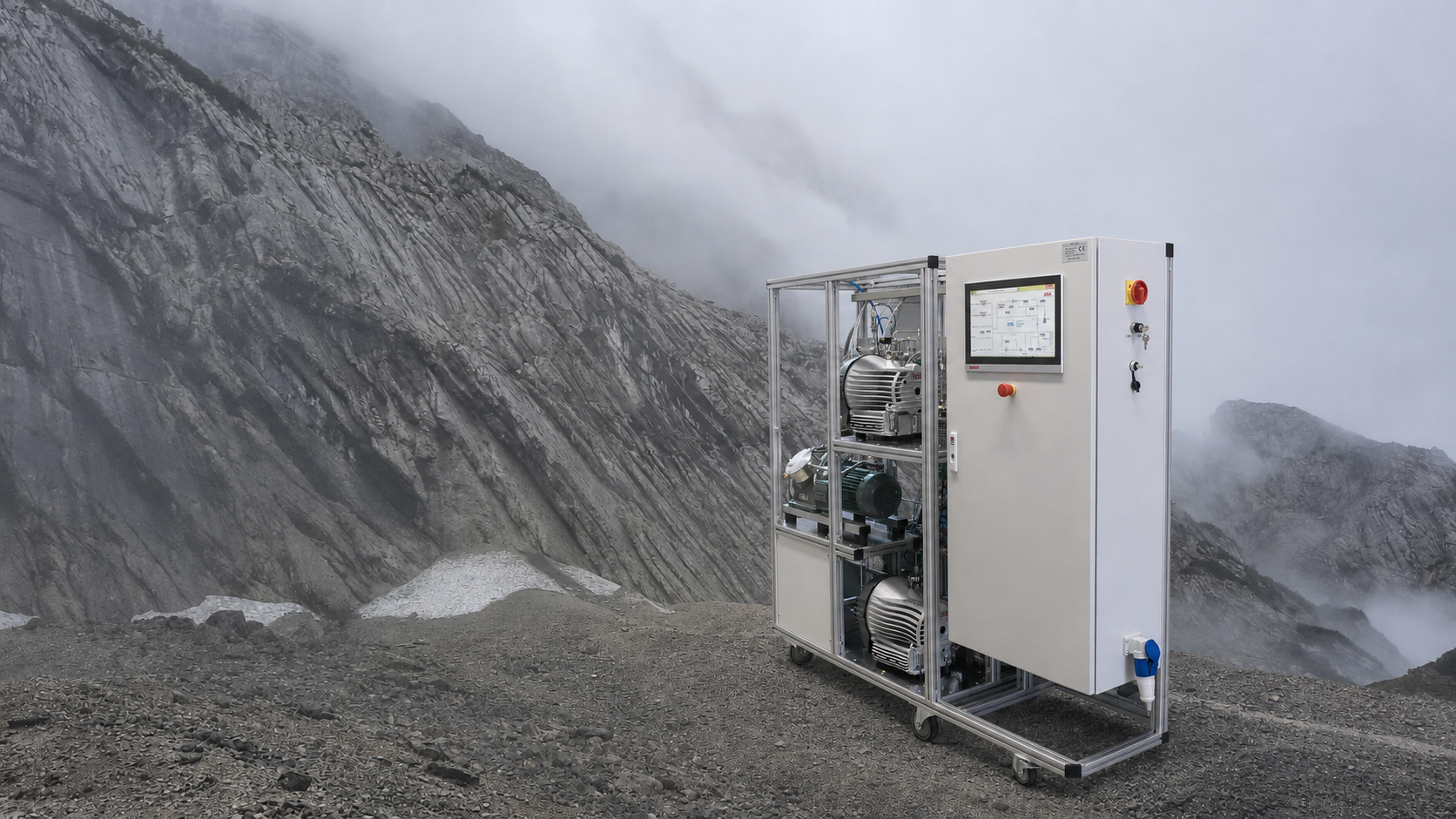

Das Gastransfersystem GS 645 dient der kontrollierten Befüllung und Rückgewinnung eines Gemisches aus Helium-3, Argon und CO2 in Detektoren des CSPEC instruments der Europäischen Spallations Quelle in Lund Schweden (ESS).
Mit dem Einsatz von Komponenten der UHP-Reinstgastechnik wurde ein hochdichtes System entwickelt. Drei MFC’s und drei trockenlaufende Vakuumpumpen, davon eine Turbomolekularpumpe, sowie eine speziell angepasste Membranpumpe sorgen für ein geregeltes Reinigen, Dosieren und Sammeln der Gase. Der Einsatz einer modernen SPS Steuerung erlaubt überwachte, hochpräzise und automatisierte Abläufe. Eine Drucksensorkaskade ermöglicht ein präzises Befüllen über einen weiten Druckbereich.
Eine Turbomolekularpumpe und eine Scrollpumpe (Pfeiffer HiPace 80 und Edwards xDs 10) ermöglichen es das System durch Evakuieren und Druckwechselspülungen von Restgasen und Feuchtigkeit zu befreien. Vakuumlevel < 1E-6 mbar.
Befüllungs-, Evakuierungs- und Spülvorgänge werden mithilfe der Automatisierungsroutinen umgesetzt.
Der kompakte Aufbau ermöglicht ein einfaches Handling des Systems.
- Das System ist so ausgelegt, dass jegliches He-3 aus dem System zurückgewonnen und aufbewahrt werden kann, folgend einem Konzept des Kunden
- Evakuierungssystem bis < 1E-6 mbar: Turbomolekularpumpe mit Scrollpumpe (Pfeiffer HiPace 80, Edwards xDs 10) und Pirani Sensoren
- Automatisierung der Detektorbefüllung mittels MFC, Drucksensoren und IPC Software
- Drucksensorkaskade für absolute Genauigkeit 1% von 50 mbar bis 16 bar (Dynamik 1:320)
- SIL2-Überdruckbegrenzung
- Dauerhaft technisch dicht in Face Seal Technik < 1E-8 mbar l/s
